球閥的壓力測試方法

球閥的壓力測試方法

球閥壓力試驗

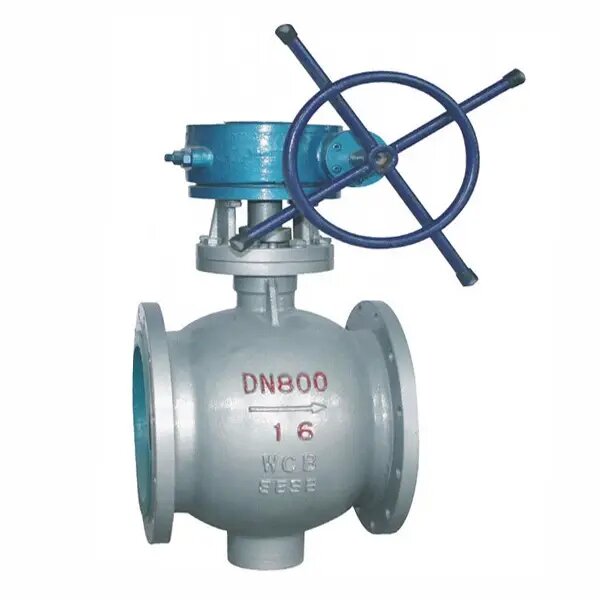

球閥，《閥門術語》中界定為啟閉件(圓球)由閥座驅動，繞球閥軸旋轉的閘閥。也可用于液體調節和控制，其中硬密封V球閥V球芯與硬滲碳金屬閥座剪切力強，特別適用于纖維、細固體顆粒等介質。密封V形球閥不但可以靈活控制管道中介質合流、分離和流向轉換，還能夠關掉任意一個通道連接另外兩個通道。這種閘閥一般應水準安裝于管道上。

球閥壓力試驗方法：氣動球閥強度試驗應在球半閉時進行。

①浮動球閥密封試驗：將閘閥放置在半閉狀態，一端進入實驗介質，另一端關閉；，當閘閥關閉時，打開關閉端進行檢查。然后從另一端引入檢測介質，重復上述檢測。

②固定式球閥密封性試驗:實驗前，在無負載的情況下，轉動圓球多次，固定球閥處在關掉狀態，從一端抽取實驗介質至標準值；用氣壓表檢查入口端密封性能。

球閥壓力試驗

氣壓表的精度為0.5~1，量程為試驗壓力的1.5倍。在規定時間內，無降壓現象為合格；然后從另一端引入檢測介質，重復上述檢測。隨后，將閘閥置于半閉狀態，兩邊關掉，腔內充滿介質。在試驗壓力下檢查填料和墊片，沒有泄漏。

③三通球閥應在每個位置檢測緊密性。
